Hidlydd harmonig gweithredol tri cham tair gwifren wedi'i osod ar wal
Fel cyflenwr China dibynadwy, mae Geya yn cynnig yr hidlydd harmonig gweithredol tair cam tair gwifren wedi'i osod ar wal, sy'n cynnwys perfformiad uchel, gwydnwch, gosod hawdd, a lliniaru harmonig uwchraddol. Yn berffaith ar gyfer diwydiannau amrywiol, mae'r hidlydd hwn yn cael ei werthfawrogi'n fawr gan ein cleientiaid ledled y byd. Anfonwch eich ymholiad isod a phrofwch ein cyflymder ymateb gorau yn y dosbarth o fewn 24 awr!
Yr hidlydd harmonig gweithredol tair cam wedi'i osod ar wal (APF) yn lliniaru ceryntau harmonig yn ddeinamig, gan wella ansawdd pŵer yn systemau tri cham. Mae'r uned hon wedi'i gosod ar wal yn defnyddio DSP+CPLD Digidol Uwch Rheoli a thopoleg tair lefel ar gyfer union iawndal harmonig. Fe yn cynnig ystod hidlo eang (2il i 50fed harmonig), hidlo uchel effeithlonrwydd (hyd at 95%), ac amser ymateb cyflym (<10ms). Mae dyluniad modiwlaidd yn caniatáu ar gyfer datrysiadau graddadwy trwy gysylltiad cyfochrog. Mae'r hidlydd hefyd yn mynd i'r afael ag anghydbwysedd tri cham ac yn cynnwys nodweddion amddiffyn cynhwysfawr. Ar gael mewn amryw o raddfeydd cyfredol (25A i 150A) a lefelau foltedd (220V i 690V).
Disgrifiad o'r Model:
| Gy | Ahf | 0.4 | 50A | / | 3L | W |
| Cod Menter | Hidlydd harmonig gweithredol | Lefel foltedd 0.22: 220V 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
Capasiti Graddedig （KVAR） 25/50/75/100/150A | 3L: tri cham tair gwifren | W: wedi'i osod ar wal |
Nodweddion:
● Defnyddiwch DSP+CPLD Pob craidd rheoli digidol, technoleg topoleg tair lefel,
Algorithm Canfod Harmonig Uwch a Strategaeth Rheoli PWM i'w gyflawni
iawndal cywir o gerrynt harmonig.
● Mabwysiadu dyluniad modiwlaidd, sy'n hwyluso cysylltiad cyfochrog o luosog
modiwlau, yn cymryd ychydig o le ac mae'n hawdd eu cynnal.
● Dyluniad strwythurol dwythellau aer annibynnol a warysau annibynnol
yn sicrhau gweithrediad sefydlog yr offer.
● Gall hidlo harmonigau mewn ystod eang o harmonigau, o 2 i 50
harmonigau, a datrys y broblem o anghydbwysedd tri cham ar yr un pryd.
● Mae'r gyfradd hidlo harmonig yn uchel. Os yw'r gallu yn caniatáu, yr harmonig
Gall y gyfradd hidlo gyfredol fod mor uchel â 95%. Gosod allbwn cyfyngu cyfredol 100%
i sicrhau gweithrediad sefydlog tymor hir yr offer.
Ceisiadau:
Mae hidlwyr harmonig gweithredol tair cam wedi'u gosod ar wal yn ddelfrydol ar gyfer Mae angen lliniaru harmonig manwl gywir ar gymwysiadau amrywiol:
● Canolfannau Data:Amddiffyn offer sensitif rhag harmonig
ystumiad.
● Ysbytai:Sicrhau pŵer dibynadwy ar gyfer meddygol beirniadol
dyfeisiau.
● Amgylcheddau diwydiannol:Gwella ansawdd pŵer yn
prosesau gweithgynhyrchu, gan gynnwys petrocemegol, fferyllol, dur, a
diwydiannau lled -ddargludyddion.
● Tecstilau a Diwydiant Ysgafn:Gwella effeithlonrwydd a
lleihau materion sy'n gysylltiedig â harmonig mewn lleoliadau tecstilau a diwydiannol ysgafn.
● Systemau Ynni Adnewyddadwy:Integreiddio ynni adnewyddadwy
ffynonellau wrth gynnal sefydlogrwydd grid.
Mae hidlwyr harmonig gweithredol tair-wifren tair cam yn cynnig compact ac ateb effeithiol ar gyfer optimeiddio ansawdd pŵer mewn cymwysiadau amrywiol.
Paramedrau Technegol:
| Cyfres 220V | Cyfres 380V | Cyfres 500V | Cyfres 690V | ||
| Uchder | <2000m, uwchlaw 2000m, derate yn ôl GB/T3859.2 | ||||
| Tymheredd Amgylchynol | -20 ～+50 ℃ | ||||
| Lleithder cymharol | ≤90%, dim anwedd ar yr wyneb pan fydd yr isafswm misol y tymheredd yw 25 ℃ | ||||
| Lefel Llygredd | Lefel III Isod | ||||
| Foltedd | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Amlder gweithio | 50Hz ± 5% | ||||
| Cyfredol iawndal | 25A | 25/50/75/100/150a | 100A | 100A | |
| Grid | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Nifer yr unedau wedi'i gysylltu'n gyfochrog | Ulimited | ||||
| Effeithlonrwydd peiriant cyffredinol | ≥97% | ||||
| Grid | 32khz | 16khz | 12.8khz | 12.8khz | |
| Ystod iawndal | 2 ～ 50times, mae cyfradd iawndal sengl yn addasadwy | ||||
| Dewis swyddogaeth | Pŵer adweithiol | Pŵer adweithiol, pŵer adweithiol + anghymesuredd | |||
| Pŵer adweithiol cyfradd iawndal | ≥95% | > 92% | |||
| Hidlo niwtral galluoedd | Mae gallu hidlo llinell niwtral 3 gwaith yn fwy na hidlo cyfnod galluoedd | ||||
| Amser Ymateb Llawn | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Sŵn | ≤60db | ≤60db | ≤65db | ≤65db | |
| Dull Rheoli | Rhyngwyneb rs485 2-ffordd (yn cefnogi GPRS/WiFi) | ||||
| Hamddiffyniad | Gorlwytho, meddalwedd/caledwedd yn or -foltedd, gor -foltedd grid a Undervoltage, Methiant Pwer, Goddiweddyd, Annormaledd Amledd amddiffyniad, ac ati. | Gorlwytho, meddalwedd/caledwedd yn or -foltedd, gor -foltedd grid a tan -foltedd, anghydbwysedd foltedd grid, methiant pŵer, gwrthdroi, Annormaledd amledd, amddiffyn cylched byr, ac ati. | |||
| Dull Gosod | wal | ||||
| Llinell sy'n dod i mewn | Uchaf sy'n dod i mewn （wedi'i osod ar wal） | ||||
| Lefelau | IP20 | ||||
Model a Manyleb:
| Fodelau | ||||
|---|---|---|---|---|

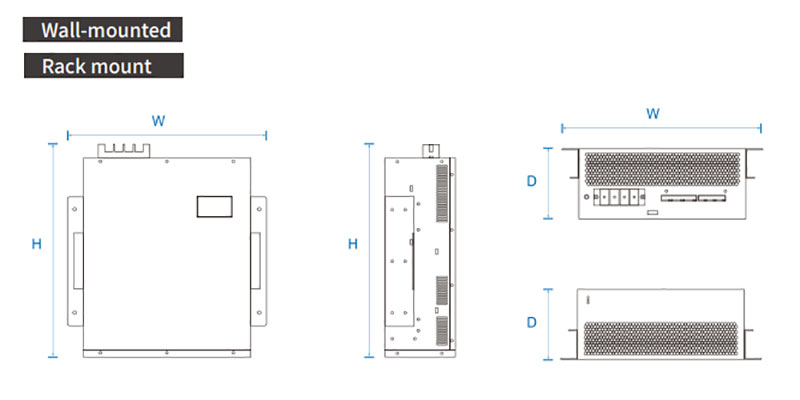

| Rhif model | Cyfredol â sgôr (a) | Foltedd system (v) | Dimensiynau (D*W*H) | Dull oeri |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Oeri aer gorfodol |
| Gy APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| Gy APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| Gy APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm | |
