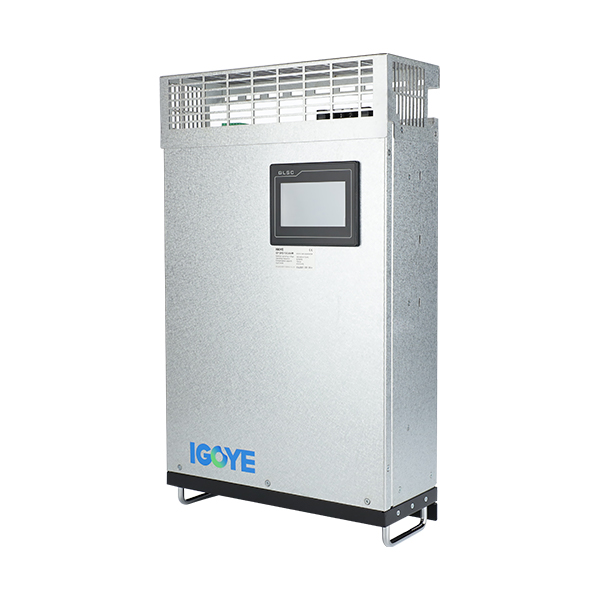

Egwyddorion sylfaenol hidlwyr harmonig gweithredol

Hidlwyr harmonig gweithredolyn offer arbennig newydd ar gyfer rheolaeth harmonig pŵer wedi'i wneud o dechnoleg electroneg pŵer modern a thechnoleg prosesu signal digidol yn seiliedig ar ddyfeisiau DSP cyflym. Mae'n cynnwys dwy brif ran: y gylched gweithredu cerrynt gorchymyn a'r gylched cenhedlaeth gyfredol iawndal. Mae'r gylched gweithredu cerrynt gorchymyn yn monitro'r cerrynt yn y llinell mewn amser real, yn trosi'r signal cerrynt analog yn signal digidol, ac yn ei anfon i'r prosesydd signal digidol cyflym (DSP) ar gyfer prosesu signal, yn gwahanu'r harmonigau o'r don sylfaenol, ac yn anfon pwls gyriant pŵer i grym iawndal y cylchrediad cyfredol i ffurfio cylched pwls (pwls i mewn i pwls ( Cerrynt iawndal gyda'r un osgled a pholaredd gyferbyn â cherrynt harmonig y grid a'i chwistrellu i'r grid, gan ddigolledu neu wrthbwyso'r cerrynt harmonig, a dileu harmonigau pŵer yn weithredol.

Manteision Technegol: Gwyrdd

Mae effeithlonrwydd yn cyrraedd 97.2%, sy'n arbed tua 6,500kWh o drydan y flwyddyn o'i gymharu â hidlwyr gweithredol ag effeithlonrwydd o 95%

Topoleg Effeithlonrwydd Uwch Algorithm Rheoli Gwell

Dyluniad thermol ac optimeiddio strwythurol yn seiliedig ar union fodelau

Miniaturiad

Dim ond 1/6 o frandiau prif ffrwd tebyg yw'r gyfrol, gan gymryd llai o le

Gellir addasu i wahanol amodau gwaith, arloesi gosod, gosodiad wedi'i osod ar wal neu wedi'u gosod ar rac yn defnyddio llai o ddeunyddiau crai ac yn amddiffyn yr amgylchedd

Ddeallus

Gwneud iawn am harmonigau penodol y gellir ei haddasu yn anwythol a phŵer adweithiol iawndal iawndal iawndal iawndal anghytbwys llwyth anghytbwys, canfod yn awtomatig, atal system monitro swyddogaeth lawn cyseiniant y system

Modiwlaiddrwydd

Mae diswyddiad N+1 yn gwella dibynadwyedd system yn sylweddol. Llinell gynhyrchu, gwell sicrwydd o ansawdd. Lleihau pwyntiau methu sengl yn y system. Cysylltiad cyfochrog hyblyg i addasu i wahanol amodau gwaith.

Nodweddion swyddogaethol

Hidlo allan 2 ~ 50fed harmonig ar yr un pryd, neu dewiswch unrhyw harmonigau o fewn 2 ~ 50fed i gael iawndal. Mae'r amser ymateb yn llai na 300μs

Defnyddiwch ddull rheoli digidol llawn 3DSP+CPLD a brand enw uchel o frand uchel IGBT, rheolaeth dolen gaeedig, hidlo harmonig cywir
