690V Rack Mount Hidlydd Harmonig Gweithredol
Chwilio am hidlydd harmonig gweithredol rac 690V? Mae Geya yn cynnig atebion o'r ansawdd uchaf gyda pherfformiad uchel a dibynadwyedd. Sicrhewch fod dyfynbris cynhwysfawr wedi'i deilwra i'ch anghenion a gwella effeithlonrwydd eich system. Cysylltwch â ni nawr i gael y prisio gorau a'r gefnogaeth ôl-werthu rhagorol. Gweithredwch yn gyflym i roi hwb i'ch cynhyrchiant heddiw!
Mae'r hidlydd harmonig gweithredol mownt 690V (AHF) yn darparu lliniaru harmonig datblygedig ar gyfer systemau pŵer tri cham foltedd uchel (690V ± 20%). Mae'r uned hon wedi'i gosod ar rac yn defnyddio craidd rheoli digidol DSP+CPLD a thopoleg tair lefel ar gyfer union iawndal harmonig hyd at yr 50fed harmonig. Gyda chynhwysedd cyfredol â sgôr 100A, mae'n mynd i'r afael ag ystumiad harmonig ac anghydbwysedd tri cham i bob pwrpas. Mae'r dyluniad modiwlaidd yn cefnogi cysylltiad cyfochrog ar gyfer mwy o gapasiti a chynnal a chadw symlach. Mae oeri aer gorfodol yn sicrhau gweithrediad dibynadwy. Mae'r hidlydd harmonig gweithredol 690V Rack Mount yn darparu rheolaeth ansawdd pŵer gadarn ar gyfer amgylcheddau diwydiannol mynnu.
Disgrifiad o'r Model:
| Gy | Ahf | 0.69 | 100A | / | 4l | R |
| Cod Menter | Hidlydd harmonig gweithredol | Lefel foltedd 0.69: 690V ± 20% |
Capasiti graddedig （kvar） 100a | 3L: tri cham tair gwifren 4L: tri cham pedair gwifren |
R: mownt rac |
Nodweddion:
● Defnyddiwch DSP+CPLD yr holl graidd rheoli digidol, technoleg topoleg tair lefel, algorithm canfod harmonig uwch a strategaeth rheoli PWM i sicrhau iawndal cywir o gerrynt harmonig.
● Mabwysiadu dyluniad modiwlaidd, sy'n hwyluso cysylltiad cyfochrog o fodiwlau lluosog, yn cymryd ychydig o le ac mae'n hawdd ei gynnal.
● Mae dyluniad strwythurol dwythellau aer annibynnol a warysau annibynnol yn sicrhau gweithrediad sefydlog yr offer.
● Gall hidlo harmonigau mewn ystod eang o harmonigau, o 2 i 50 harmonig, a datrys problem anghydbwysedd tri cham ar yr un pryd.
● Mae'r gyfradd hidlo harmonig yn uchel. Os yw'r gallu yn caniatáu, gall y gyfradd hidlo cerrynt harmonig fod mor uchel â 95%. Gosod allbwn cyfyngu cyfredol 100% i sicrhau gweithrediad sefydlog tymor hir yr offer.
Ceisiadau:
Mae hidlwyr harmonig gweithredol 690V Rack Mount yn hanfodol ar gyfer cynnal ansawdd pŵer a pherfformiad offer mewn systemau pŵer foltedd uchel:
● Cymwysiadau diwydiannol trwm:Lliniaru harmonigau a gynhyrchir gan yriannau amledd amrywiol mawr (VFDs), cywirwyr, a llwythi aflinol eraill mewn systemau foltedd uchel.
● Mwyngloddio ac Olew a Nwy:Sicrhau gweithrediad dibynadwy o offer critigol mewn amgylcheddau garw gyda dosbarthiad pŵer foltedd uchel.
● Integreiddio Ynni Adnewyddadwy:Sefydlogi pŵer o ffynonellau ynni adnewyddadwy foltedd uchel sy'n gysylltiedig â'r grid.
● Canolfannau data a seilwaith critigol:Amddiffyn offer sensitif a chynnal ansawdd pŵer mewn amgylcheddau canolfannau data foltedd uchel.
Mae hidlwyr harmonig gweithredol 690V rack mownt yn cynnig lliniaru harmonig effeithiol ar gyfer ansawdd pŵer gwell mewn cymwysiadau foltedd uchel.
Paramedrau Technegol:
| Cyfres 220V | Cyfres 380V | Cyfres 500V | Cyfres 690V | ||
| Uchder | <2000m, uwchlaw 2000m, derate yn ôl GB/T3859.2 | ||||
| Tymheredd Amgylchynol | -20 ～+50 ℃ | ||||
| Lleithder cymharol | ≤90%, dim anwedd ar yr wyneb pan fydd y tymheredd isaf misol yn 25 ℃ | ||||
| Lefel Llygredd | Lefel III Isod | ||||
| Foltedd | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Amlder gweithio | 50Hz ± 5% | ||||
| Cyfredol iawndal | 25A | 25/50/75/100/150a | 100A | 100A | |
| Grid | L/n | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| Nifer yr unedau wedi'i gysylltu'n gyfochrog |
Ulimited | ||||
| Effeithlonrwydd peiriant cyffredinol | ≥97% | ||||
| Grid | 32khz | 16khz | 12.8khz | 12.8khz | |
| Ystod iawndal | 2 ～ 50times, mae cyfradd iawndal sengl yn addasadwy | ||||
| Dewis swyddogaeth | Pŵer adweithiol | Pŵer adweithiol, pŵer adweithiol + anghymesuredd | |||
| Pŵer adweithiol cyfradd iawndal |
≥95% | > 92% | |||
| Hidlo niwtral galluoedd |
Mae gallu hidlo llinell niwtral 3 gwaith gallu gallu hidlo cyfnod | ||||
| Amser Ymateb Llawn | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| Sŵn | ≤60db | ≤60db | ≤65db | ≤65db | |
| Dull Rheoli | Rhyngwyneb rs485 2-ffordd (yn cefnogi GPRS/WiFi) | ||||
| Hamddiffyniad | Gorlwytho, Meddalwedd/Caledwedd yn orlawn, gor -foltedd grid a than -foltedd, methiant pŵer, goddiweddyd, amddiffyniad annormaledd amledd, ac ati. | Gorlwytho, meddalwedd/caledwedd yn or -ddaliol, gor -foltedd grid a than -foltedd, anghydbwysedd foltedd grid, methiant pŵer, gwrthdroi, annormaledd amledd, amddiffyn cylched fer, ac ati. | |||
| Dull Gosod | Rac/wedi'i osod ar wal | Arteithiant | |||
| Llinell sy'n dod i mewn | Yn ôl yn dod i mewn （math rac） 、 Uchaf yn dod i mewn （wedi'i osod ar y wal） | Llinell sy'n dod i mewn | |||
| Lefelau | IP20 | ||||

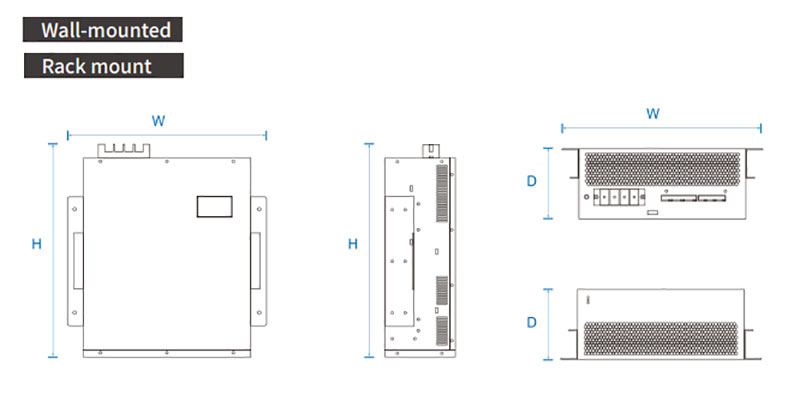

Model a Manyleb:
| Rhif model | Cyfredol â sgôr (a) | Foltedd system (v) | Dimensiynau (D*W*H) | Dull oeri |
| Gy APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160mm | Oeri aer gorfodol |
| Gy APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89mm | |
| Gy APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190mm | |
| Gy APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240mm | |
| Gy APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275mm | |
| Gy APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275mm |
